DESCRIÇÃO

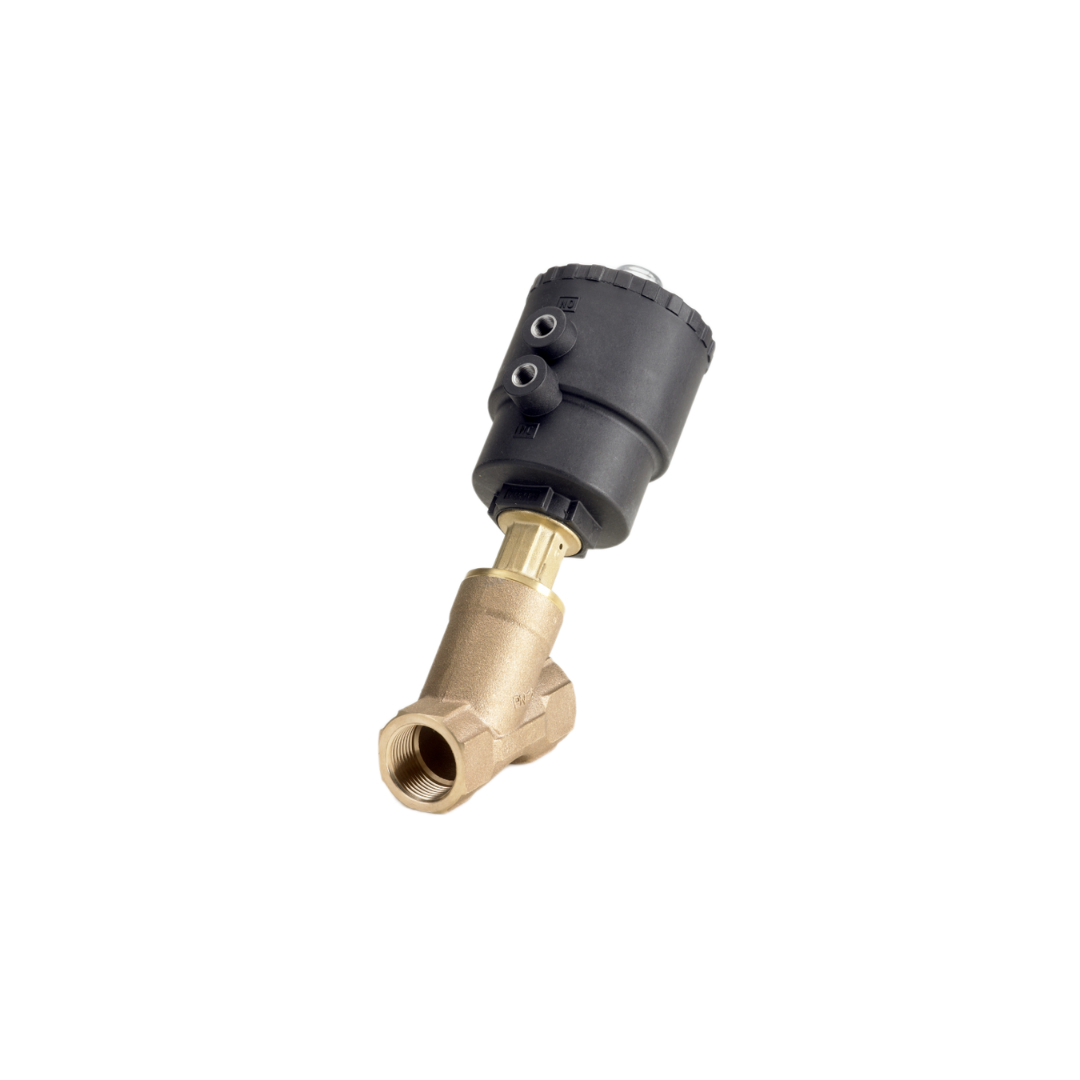

Válvula de Assento Angular Danfoss AV210B NF 1/2" NPT PTFE 042N4503 — Corpo em Bronze, Acionamento Pneumático
A Válvula Danfoss AV210B 042N4503 é uma válvula de assento angular normalmente fechada (NF), operada externamente por atuador pneumático, com corpo em bronze (RG5), conexão 1/2" NPT e vedação em PTFE. É indicada quando uma válvula solenoide comum não dá conta do serviço: vapor, fluidos quentes, viscosos, sujos ou agressivos.
A linha AV210 é a família de válvulas de assento angular da Danfoss para aplicações industriais exigentes. Por não ter sistema servo nem partes elétricas no corpo, ela trabalha com altas temperaturas e viscosidades e é pouco sensível a partículas no fluido. O obturador é "flutuante", compensando pequenas irregularidades na sede, e a haste é em aço inox AISI 316.
Especificações Técnicas:
- Modelo: Danfoss AV210B
- Código Danfoss: 042N4503
- Marca: Danfoss (produto original)
- Função: Normalmente Fechada (NF), fechamento contra o fluxo
- Conexão: 1/2" NPT (rosca fêmea)
- Diâmetro do orifício: 15 mm
- Material do corpo: bronze (RG5)
- Vedação do obturador: PTFE (Teflon)
- Diâmetro do cabeçote do atuador: Ø 50 mm
- Pressão de comando (ar): 4 a 10 bar
- Kv: 5,3 m³/h
- Pressão máxima de trabalho: 16 bar
- Temperatura do fluido: -30 a +180 °C
- Temperatura ambiente: -30 a +60 °C
- Peso líquido: aprox. 0,89 kg
- Compatibilidade/Aplicações: vapor, água quente, óleo térmico, óleos e fluidos viscosos, ar, gases neutros e fluidos levemente agressivos; autoclaves, esterilização, lavanderias, cozinhas industriais, caldeiras e processos químicos e alimentícios.
Princípio de Funcionamento:
Como funciona: um cilindro pneumático integrado move a haste e o obturador. Com ar comprimido no atuador (dentro da faixa de 4 a 10 bar), a válvula abre; sem ar, a mola fecha a válvula. O comando pode ser feito com ar, gases neutros ou água limpa.
Importante: o acionamento exige uma válvula piloto 3/2 vias (solenoide) para comandar o ar — ela não acompanha o produto. Sem partes elétricas no corpo, basta instalar a piloto fora de áreas classificadas para usar a AV210 em ambientes com risco de explosão.
Principais Benefícios:
- Alta Vazão: assento angular com curso amplo e passagem livre.
- Alta Temperatura: trabalha continuamente com fluidos até 180 °C.
- Tolerante a Sujeira: opera com fluidos contaminados e viscosos.
- Sem Eletricidade no Corpo: ideal para áreas úmidas ou com risco de explosão.
- Vedação PTFE: alta resistência térmica e química.
- Construção Robusta: corpo em bronze (RG5) e haste em inox 316.
Dica:Respeite a seta de fluxo marcada no corpo e use ar comprimido seco e filtrado no atuador. Para controlar a velocidade de abertura/fechamento e evitar golpes, instale reguladores de fluxo no escape da válvula piloto.
*IMAGEM MERAMENTE ILUSTRATIVA*
O produto enviado corresponde ao código informado no anúncio.
