DESCRIÇÃO

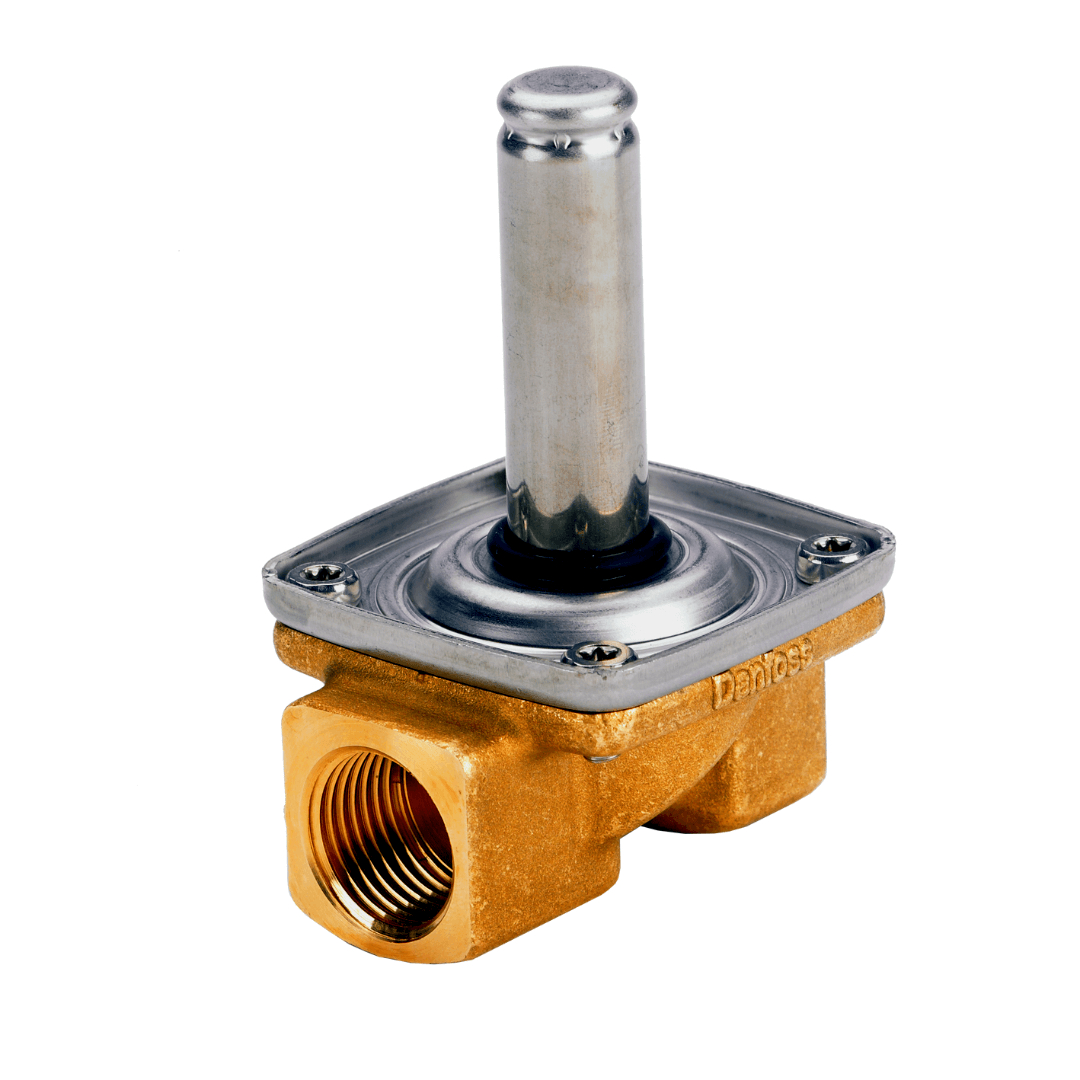

Válvula Solenoide Danfoss EV220B 10 (EVSI 10) NF 3/8" BSP EPDM Servo-Operada 032U1246 Original
A Válvula Solenoide Danfoss EV220B 3/8" EPDM (código 032U1246) é uma válvula 2/2 vias servo-operada, normalmente fechada, para controlar água, óleo, ar comprimido e fluidos neutros. É a linha compacta EV220B 6–22 da Danfoss, com orifício de 10 mm e vazão Kv 1,5 m³/h. Também conhecida pela designação antiga EVSI 10.
Linha EV220B 6–22: válvulas servo-operadas compactas, de corpo de latão e bobina clip-on, para aplicações OEM que pedem robustez e vazão moderada. Kit de reparo original: 032U1065 (EPDM).
Especificações Técnicas:
- Modelo: EV220B
- Código Danfoss: 032U1246
- Função: Normalmente fechada (NF): fechada sem energia, abre quando a bobina é energizada
- Acionamento: servo-operada (diafragma), 2/2 vias
- Conexão: rosca G 3/8" BSP (ISO 228-1), fêmea
- Orifício: 10 mm
- Vazão (Kv): 1,5 m³/h
- Diferencial de pressão: 0,1 a 20 bar (o máximo depende da bobina: até 20 bar em CA; em CC pode ser menor – conferir no datasheet)
- Vedação: EPDM – indicada para água e água quente
- Temperatura do fluido: -30 a 100 °C
- Pressão máxima de trabalho / teste: até 20 bar (NF) / 10 bar (NA) – teste 50 bar
- Corpo: latão; partes internas em aço inox AISI 430FR / 304L
- Temperatura ambiente: até 80 °C (conforme a bobina)
- Marca: Danfoss – produto original
- Aplicações: máquinas e equipamentos (OEM), lavadoras, sistemas de água, óleo e ar comprimido, automação industrial
Como Funciona:
- A bobina abre um pequeno orifício piloto; a própria pressão da linha levanta o diafragma e abre a passagem principal.
- Por isso vence altas pressões com bobina pequena – mas precisa da pressão mínima indicada para abrir.
- Recomenda-se filtro antes da válvula (malha 50) e, em água, acionar a válvula ao menos 1 vez a cada 24 h para evitar travamento por calcário.
Antes de Comprar, Confira:
- Pressão mínima: esta válvula é servo-operada e só abre com pelo menos 0,1 bar de diferença entre entrada e saída. Em caixa d'água por gravidade ou circuito sem pressão, escolha a EV250B ou a EV210B (abrem a partir de 0 bar).
- Bobina: não acompanha. Escolha a bobina pela tensão do painel (220 V, 110 V, 24 Vcc...) e confira se a rede é 60 Hz.
- Fluido e vedação: EPDM para água; FKM ou NBR para óleo e ar. Vedação errada incha e trava a válvula.
Acompanha / Não Acompanha:
- Acompanha: 1 corpo de válvula (sem bobina).
- Não acompanha: Bobina vendida separadamente. Compatíveis (sistema clip-on de 13,5 mm): BB230CS 018F7363 (220 V 50/60 Hz), BB110CS 018F7360 (110 V 50/60 Hz), BB024DS 018F7397 (24 Vcc) ou BB012DS 018F7396 (12 Vcc); para ambiente úmido, BG220BS 018F6814 ou BE220BS 018F6714 (IP67). Bobinas BB vêm sem plugue: use o conector DIN 042N1278 (IP65) ou 042N1256 (IP67).
Principais Benefícios:
- Alta Pressão com Bobina Pequena: acionamento servo-operado vence pressões elevadas com baixo consumo.
- Fechamento Suave: diafragma amortecido reduz golpe de aríete na tubulação.
- Peças de Reposição: kit de reparo original disponível – a válvula não precisa ser trocada inteira.
- Bobina Intercambiável: troca a tensão só trocando a bobina clip-on, sem mexer na tubulação.
- Original Danfoss: corpo, vedações e componentes de fábrica, com rastreabilidade pelo código.
- Nota Fiscal: compra com NF para pessoa física ou CNPJ, consumidor final.
Dica:Instale com a seta do corpo no sentido do fluxo e um filtro antes da válvula. Em água, se a válvula ficar muitas horas parada, acione-a pelo menos uma vez por dia para evitar travamento por calcário.
Imagem ilustrativa. O produto enviado corresponde ao código Danfoss informado no anúncio.
