DESCRIÇÃO
Transmissor de Pressão Danfoss MBS 1750 0-160 bar G1/4 4-20 mA com Amortecedor 060G6109 Original
O Transmissor de Pressão Danfoss MBS 1750 de 0 a 160 bar (código 060G6109) converte a pressão da linha em um sinal 4–20 mA para CLP, indicador, inversor de frequência ou controlador. Tem amortecedor de pulsação integrado, para hidráulica e linhas com golpe de aríete, cavitação e picos de pressão.
Linha MBS 1750: versão do MBS 1700 com amortecedor de pulsação (pulse snubber) integrado, para aplicações hidráulicas e de alta pressão.
Especificações Técnicas:
- Modelo: MBS 1750
- Código Danfoss: 060G6109
- Faixa de medição: 0 a 160 bar (pressão relativa / manométrica)
- Sinal de saída: 4–20 mA, 2 fios, protegido contra curto-circuito
- Alimentação: 9 a 32 Vcc, com proteção contra inversão de polaridade
- Precisão: ≤ ±0,5% FS (típica) / ≤ ±1,0% FS (máx.)
- Temperatura do fluido: -40 a 85 °C
- Temperatura ambiente: -40 a 85 °C
- Sobrecarga / ruptura: 6 × fundo de escala
- Conexão elétrica: plugue DIN EN 175301-803-A, Pg 9
- Proteção: IP65 (com o conector montado)
- Material: aço inox AISI 316L (corpo e partes molhadas)
- Tempo de resposta:< 35 ms (amortecido)
- Referência: pressão relativa selada (sealed gauge)
- Conexão ao processo: G 1/4 (DIN 3852-E), rosca macho BSP com anel de vedação DIN 3869
- Marca: Danfoss – produto original
Ligação Elétrica:
- Pino 1: + alimentação
- Pino 2: − alimentação (sinal 4–20 mA, 2 fios)
- Terra: ligado ao corpo do transmissor
Antes de Comprar, Confira:
- Faixa: escolha uma faixa em que a pressão de trabalho fique em até 80% da escala. Para 0–160 bar, o ideal é trabalhar até cerca de 80% desse valor, deixando folga para picos.
- Rosca: esta versão é G 1/4 (DIN 3852-E), rosca macho BSP com anel de vedação DIN 3869. Confira a tomada de pressão da sua instalação.
- Sinal e alimentação: saída 4–20 mA, 2 fios, alimentação em corrente contínua. Confira se a entrada do CLP, indicador ou inversor é 4–20 mA.
- Temperatura: fluido até 85 °C no sensor. Para fluidos mais quentes ou vapor, instale tubo de resfriamento ou sifão.
- Montagem: instale preferencialmente na vertical: reduz o risco de entupir o bico do amortecedor com partículas.
Acompanha / Não Acompanha:
- Acompanha: 1 transmissor de pressão com conector elétrico DIN (Pg 9).
- Não acompanha: sifão, tubo de resfriamento ou adaptador de rosca (vendidos separadamente).
Principais Benefícios:
- Aço Inox 316L: corpo e partes molhadas em inox, resistentes a fluidos agressivos.
- Sinal 4–20 mA: padrão industrial, imune a ruído e a perdas em cabos longos; 2 fios.
- Robusto: alta resistência a vibração, choque e interferência eletromagnética.
- Plug and Play: conexão elétrica DIN e rosca padrão: instalação rápida.
- Original Danfoss: rastreabilidade pelo código e calibração de fábrica.
- Nota Fiscal: compra com NF para pessoa física ou CNPJ, consumidor final.
Dica:Use cabo blindado e aterre a malha em apenas uma ponta (no painel). Se houver golpe de aríete ou partida brusca de bomba, prefira a versão com amortecedor de pulsação (MBS 1750 ou MBS 3050).

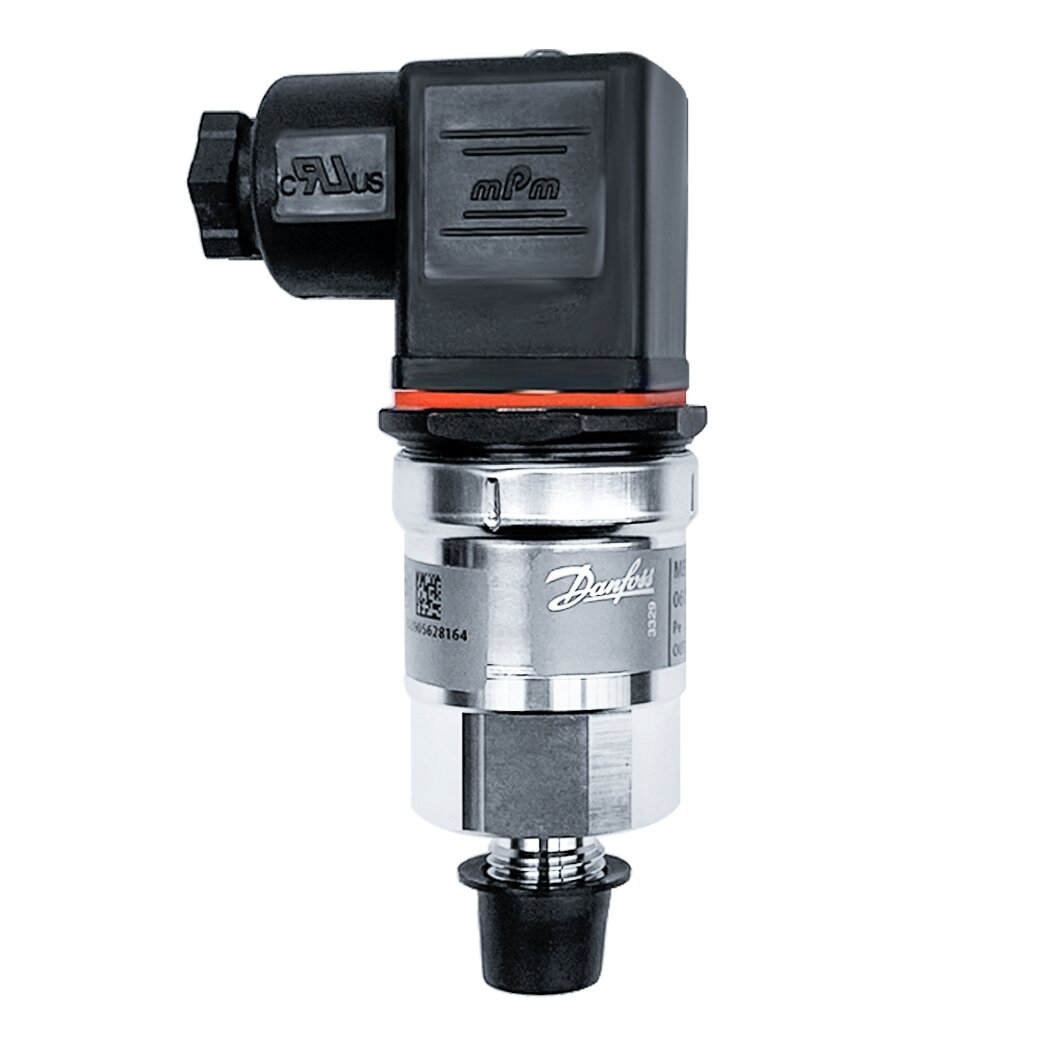

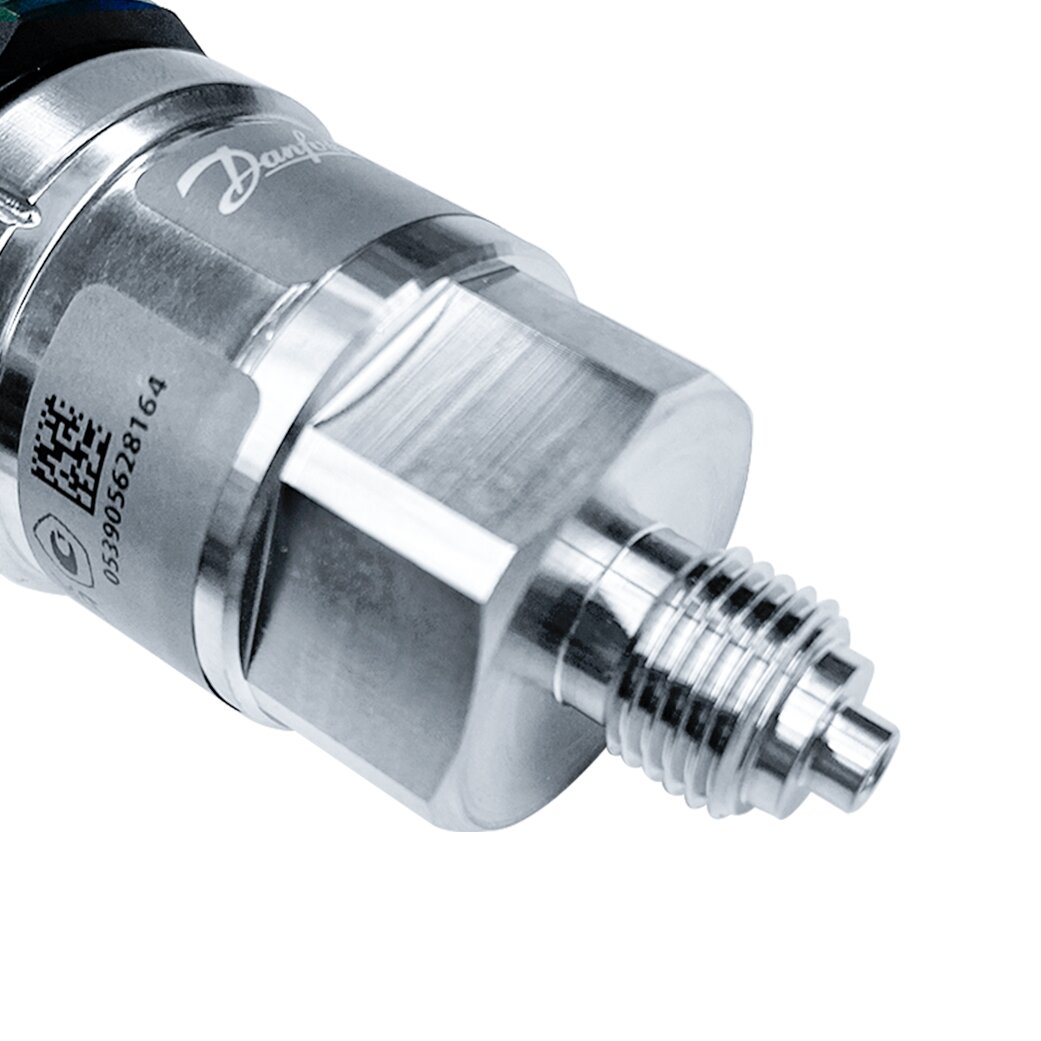

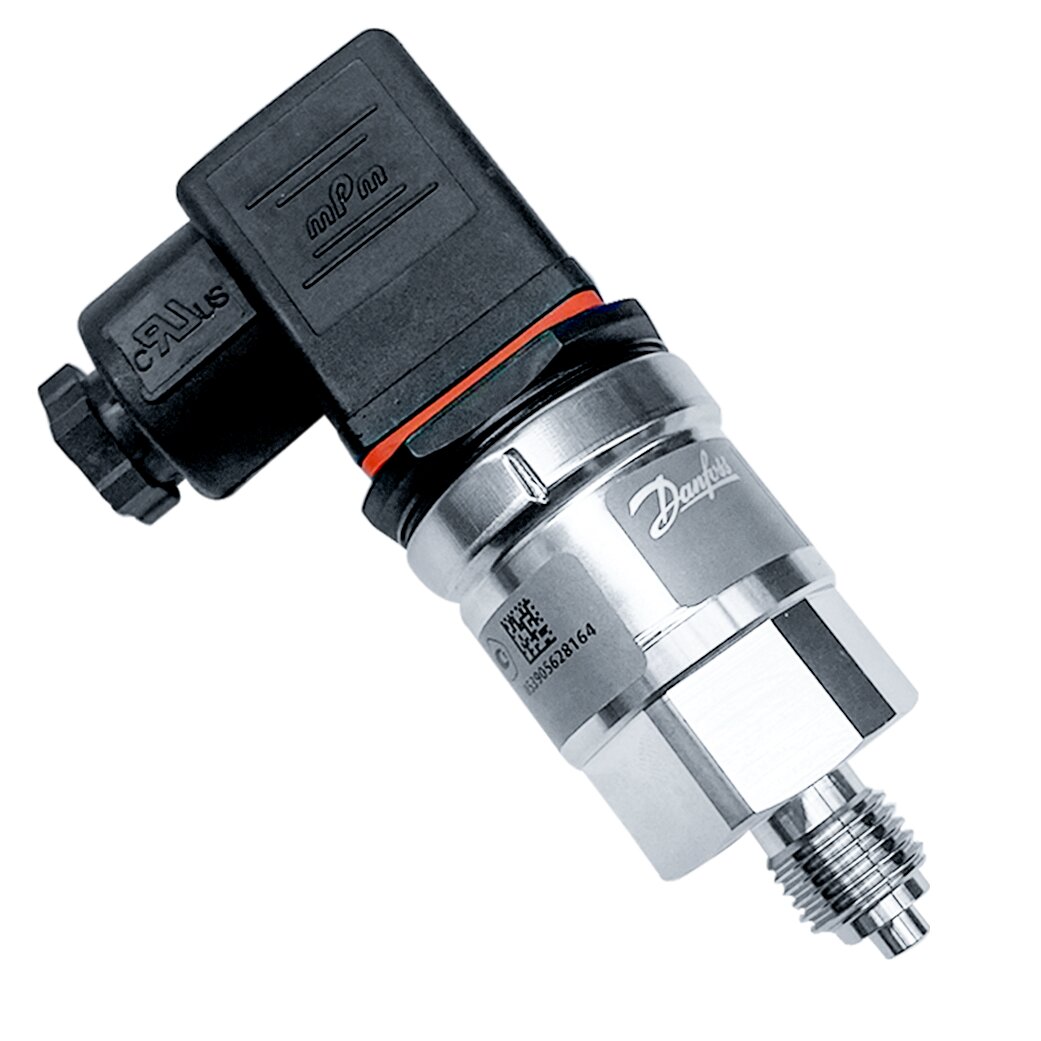

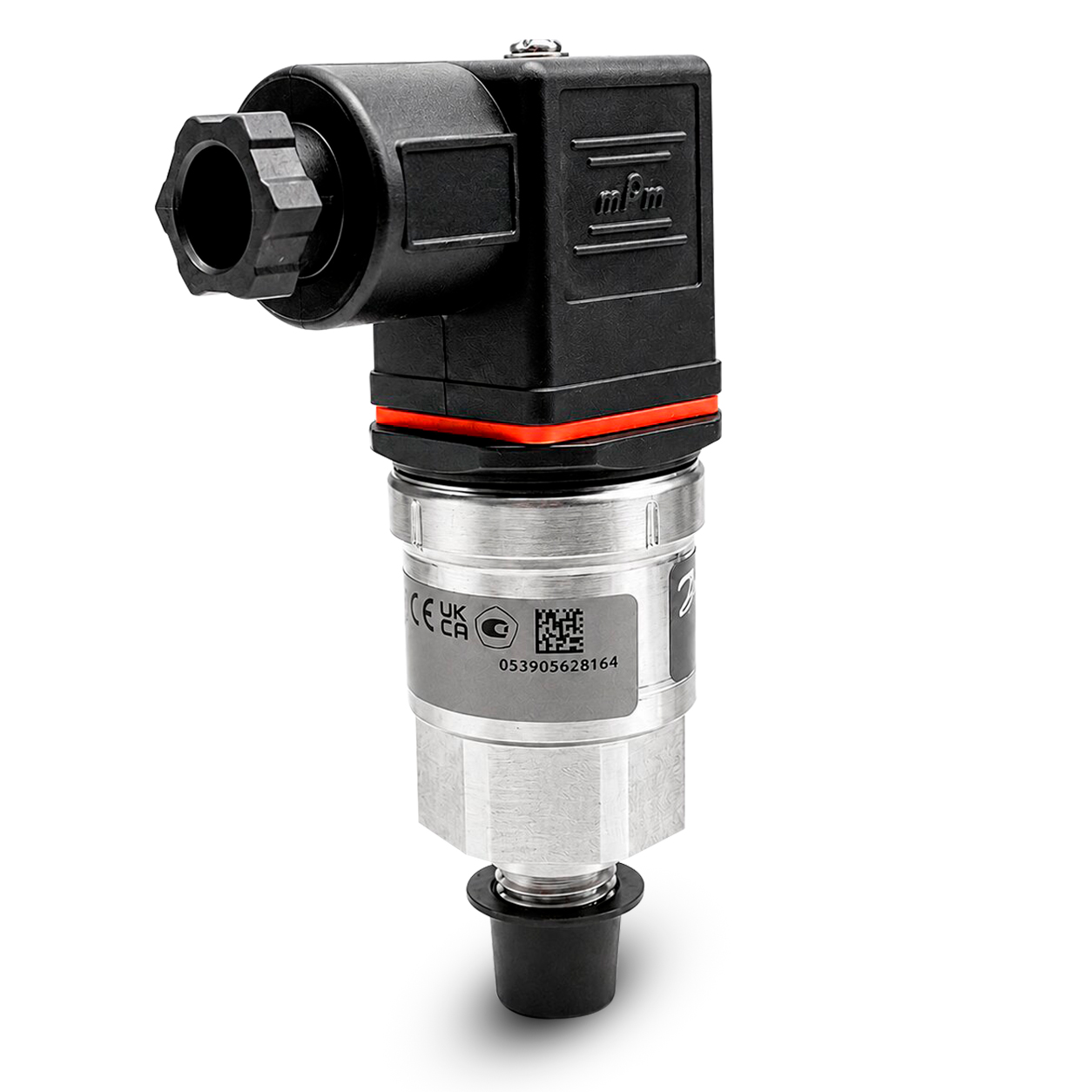

Imagem ilustrativa. O produto enviado corresponde ao código Danfoss informado no anúncio.
