Rosca BSP e rosca NPT parecem iguais a olho nu, mas não são compatíveis: a BSP tem filetes com ângulo de 55° e a NPT, de 60°, e em várias bitolas o número de fios por polegada também muda. Misturar as duas costuma dar uma conexão que entra algumas voltas, trava e vaza. Abaixo, as diferenças e um passo a passo para identificar a rosca antes de comprar.

O que é rosca BSP

BSP (British Standard Pipe) é o padrão de origem britânica, o mais usado no Brasil e na Europa em conexões, válvulas e instrumentos. Ela tem duas versões:

• BSPP (paralela): o diâmetro é o mesmo ao longo da rosca. Aparece marcada como G (ex.: G 1/2). Não veda pela rosca: a vedação é feita por anel, arruela ou junta na face.
• BSPT (cônica): o diâmetro diminui ao longo da rosca. A macho aparece como R e a fêmea como Rc. Veda pelo aperto dos filetes, com fita ou pasta veda-rosca.

O que é rosca NPT

NPT (National Pipe Taper) é o padrão americano, comum em equipamentos importados dos EUA, em instrumentação e em conexões de alta pressão. É sempre cônica e veda pelo aperto dos filetes, também com veda-rosca. Nos catálogos aparece como NPT, MNPT (macho) ou FNPT (fêmea).

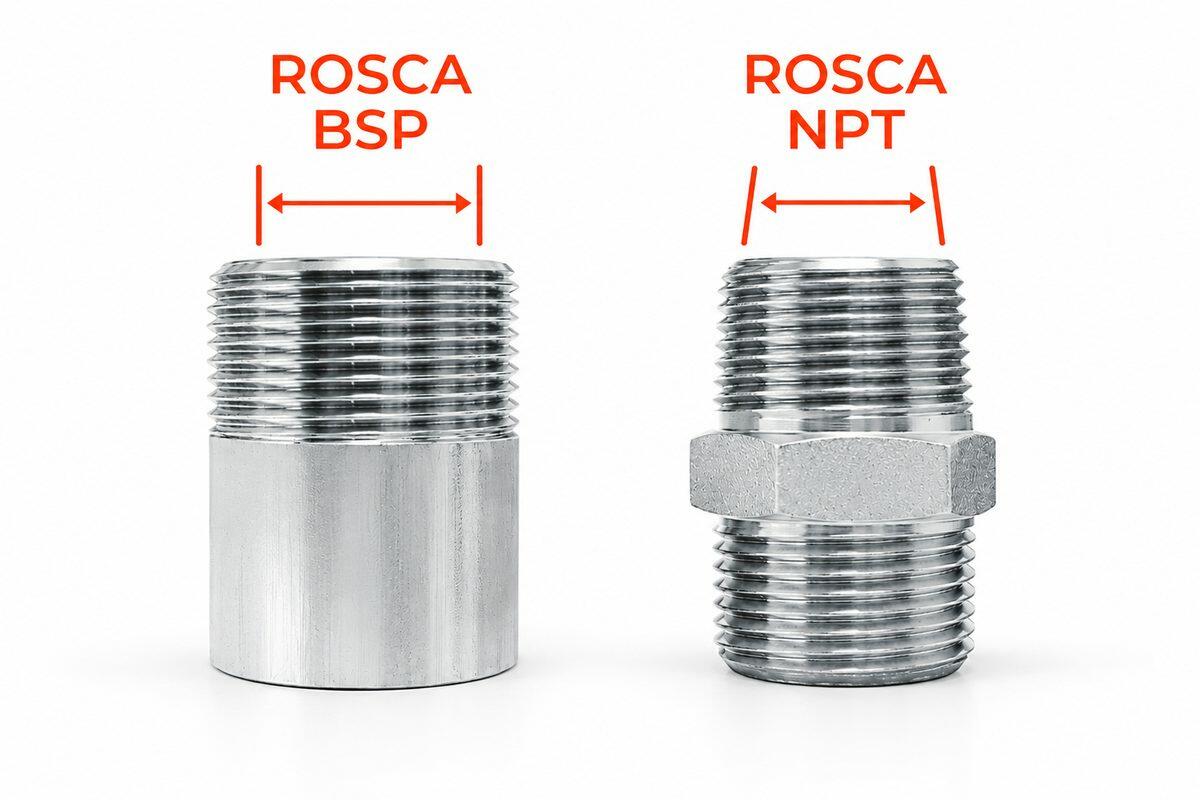

Diferenças lado a lado

Repare que em 1/2" e 3/4" as duas têm 14 fios por polegada. É por isso que, nessas bitolas, uma rosca NPT parece entrar numa BSP: o passo bate, mas o ângulo diferente deixa um caminho em espiral por onde o fluido escapa.

BSP e NPT se encaixam?

Não de forma confiável. Mesmo quando a peça rosqueia, o contato entre os filetes é parcial: a conexão vaza, especialmente com gás, vapor ou pressão alta, e o excesso de aperto pode danificar a rosca. Quando o equipamento tem uma rosca e a linha tem outra, o caminho certo é um adaptador BSP x NPT.

Como identificar a rosca em 4 passos

1. Veja se é paralela ou cônica. Encoste uma régua na rosca: se ela acompanha os filetes por inteiro, é paralela (BSPP); se abre uma fresta, é cônica (BSPT ou NPT).
2. Meça o diâmetro externo da rosca macho (ou o interno da fêmea) com paquímetro. A medida indica a bitola nominal, mas não diferencia BSP de NPT, porque os diâmetros são muito próximos.
3. Confira o passo com um pente de rosca, ou conte os fios em 25,4 mm. Em 1/4" e 3/8", 19 fios indica BSP e 18 indica NPT; de 1" para cima, 11 fios é BSP e 11,5 é NPT.
4. Procure a marcação no corpo da peça ou na plaqueta: G, R, Rc ou Rp indicam BSP; NPT, MNPT ou FNPT indicam o padrão americano.

Em 1/2" e 3/4", onde o passo é igual, o que separa as duas é o ângulo do filete. Um pente de rosca de 55° encosta perfeitamente na BSP e deixa luz na NPT.

Perguntas frequentes

Rosca G é BSP?Sim. G é a designação da BSP paralela (BSPP).

Posso usar fita veda-rosca na BSP paralela?A BSPP veda pela face, com anel ou arruela; a fita ajuda pouco e pode até impedir o assentamento da vedação. Na BSPT e na NPT, o veda-rosca é indicado.

Uma rosca BSPT macho entra numa BSPP fêmea?Entra e é uma combinação comum, mas a vedação depende de veda-rosca e o aperto deve ser moderado.

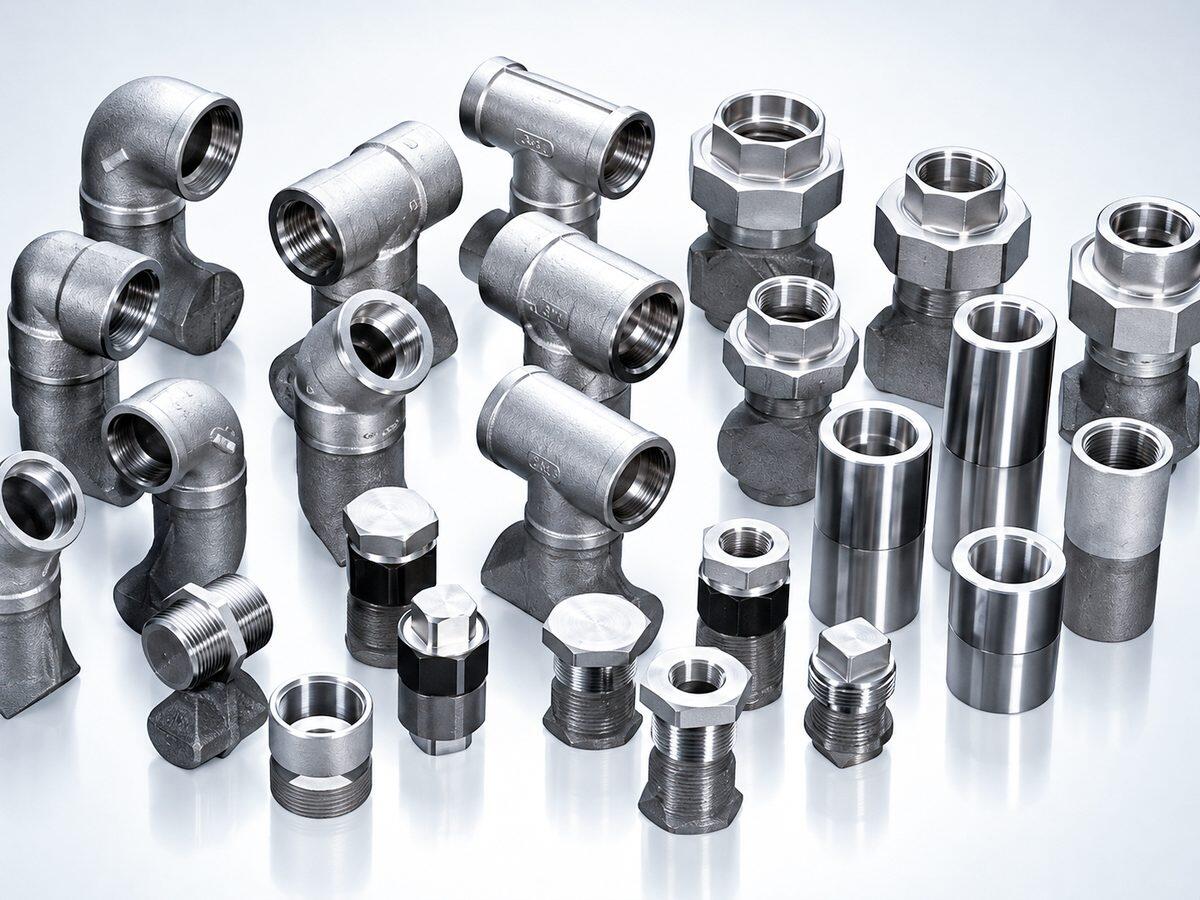

Qual rosca as conexões da loja usam?A loja trabalha com conexões em BSP e NPT; a rosca está indicada no título e na ficha técnica de cada produto.
