DESCRIÇÃO
Pestana (Stub End) Aço Inox 304/L A403 WP MSS-SP43 Schedule 40S (ACW-PE)
A Pestana ACW-PE, também chamada de stub end, é soldada de topo na ponta do tubo e forma a face de vedação da união flangeada com flange solto (lap joint).
Fabricada em aço inox 304/L conforme ASTM A403 WP e dimensional MSS-SP43, é a solução econômica para linhas em inox: só a pestana, que tem contato com o fluido, é de inox, e o flange solto pode ser de material mais barato.
Especificações Técnicas:
- Tipo: Pestana (stub end)
- Material: Aço inox AISI 304/304L – ASTM A403 WP
- Norma dimensional: MSS-SP43
- Espessura de parede: Schedule 40S
- Extremidade: Solda de topo (Butt Weld)
- Uso: com flange solto (lap joint)
- Referência: ACW-PE
- Aplicações: linhas de processo em inox para água, químicos, alimentos e utilidades
Como usar a pestana com flange solto:
Solde a pestana de topo na ponta do tubo e passe o flange solto (lap joint) por trás dela antes da solda. Na montagem, o flange gira livremente, o que facilita alinhar a furação com o outro flange, e a vedação acontece na face da pestana.
Principais Benefícios:
- Economia: o flange solto não tem contato com o fluido e pode ser de aço carbono.
- Montagem fácil: o flange gira e alinha a furação sem esforço.
- Não enferruja: inox 304/L na parte em contato com o fluido.
- Norma MSS-SP43: dimensional padronizado para linhas Schedule.
- Manutenção simples: união desmontável sem cortar a linha.
- Solda de topo: união permanente e estanque com o tubo.
Dica: Lembre de passar o flange solto pelo tubo antes de soldar a pestana. Depois da solda, ele não entra mais.

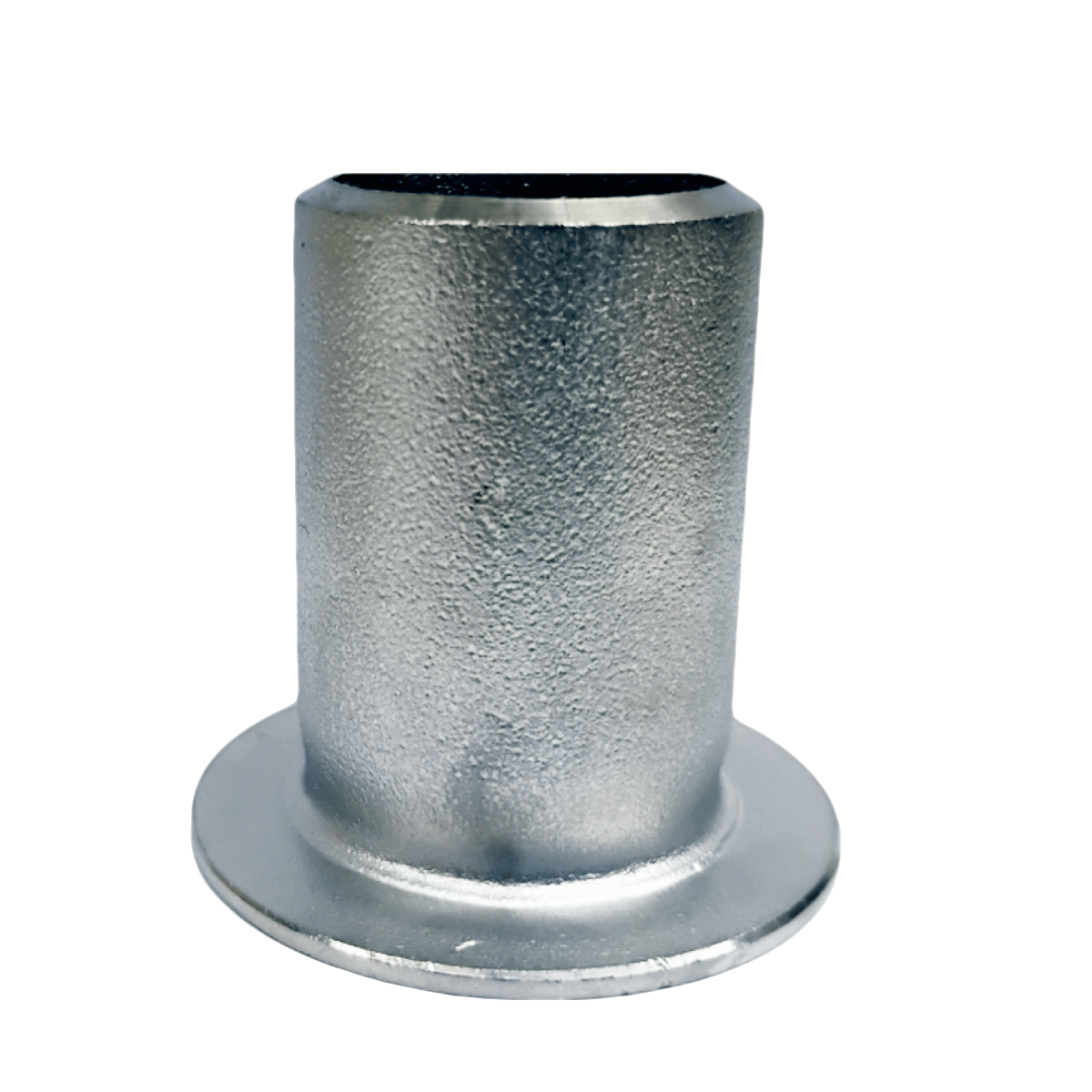

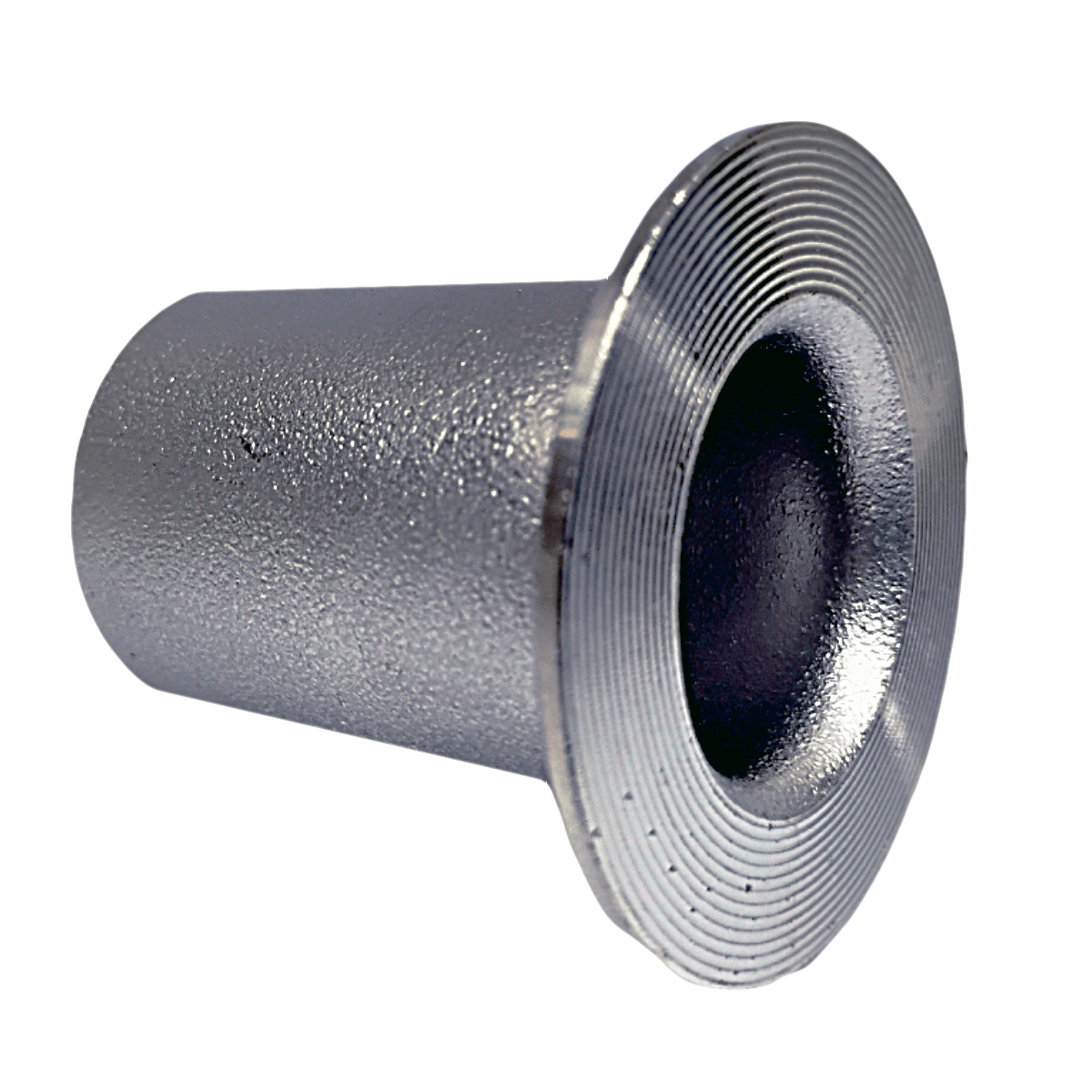

Imagem meramente ilustrativa. O produto enviado corresponde ao código informado no anúncio.
Dispomos da Linha Completa de Conexões, Válvulas e Flanges:
- Válvulas e Conexões de Baixa e Alta Pressão (BSP, NPT e SW).
- Conexões Roscadas e para Solda em Aço Inox 304 e 316.
- Linha Sanitária em Tubo OD nos Padrões Tri-Clamp (TC), DIN 11851 e SMS: Niples, Uniões, Abraçadeiras, Anéis de Vedação e Válvulas Sanitárias.
- Engates Rápidos Camlock (Tipos A, B, C, D, E, F, DC, DP).
- Flanges Slip-On (SO), Welding Neck (WN), Cego (BL), Encaixe (SW) e Lap Joint nas Ligas 304L e 316L.
- Instrumentos de Medição e Controle: Pressostatos, Transmissores de Pressão, PT-100, Manômetros e Termômetros.
Emitimos Nota Fiscal (NF) para todas as nossas vendas.
Loja Acepil Inox
Pestana Stub End Aço Inox 304/L ASTM A403 WP MSS-SP43 Schedule 40S Solda de Topo ACW-PE
Cód.: ACW-PE-304/L-SCH-40S Marca: ACEPIL
de R$44,60 a R$169,69
R$42,37 com PIX (-5%)
