DESCRIÇÃO

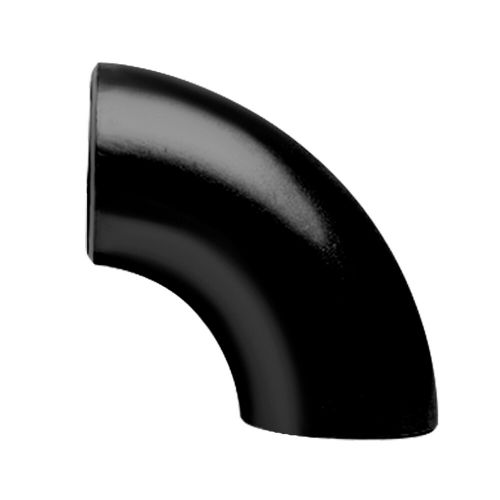

Curva Cotovelo 90 Graus Raio Longo Aço Carbono A234 WPB ASME B16.9 Sch 40 (ACC-90RL)
A Curva Cotovelo 90° Raio Longo ACC-90RL muda a direção da tubulação em 90° com solda de topo, em aço carbono ASTM A234 WPB e dimensional ASME B16.9.
É a conexão padrão das redes industriais de aço carbono: vapor, água, óleo e ar comprimido, com intercambialidade total com tubos e conexões Schedule 40 de qualquer fabricante.
Especificações Técnicas:
- Tipo: Curva cotovelo 90° raio longo
- Material: Aço carbono ASTM A234 WPB
- Norma dimensional: ASME B16.9
- Espessura de parede: Schedule 40
- Extremidades: Solda de topo (Butt Weld), chanfradas
- Referência: ACC-90RL
- Aplicações: linhas de vapor, água, óleo, ar comprimido e redes industriais em geral
Raio longo ou raio curto?:
Na curva de raio longo, o raio da curvatura é 1,5 vez o diâmetro nominal; na de raio curto, é igual ao diâmetro. O raio longo gera menos perda de carga e menos desgaste por turbulência, por isso é o padrão das redes de processo. O raio curto fica para locais com pouco espaço.
Principais Benefícios:
- Menor perda de carga: curvatura suave mantém o fluxo e reduz a turbulência.
- Padrão ASME: dimensional B16.9, intercambiável com qualquer marca.
- Alta resistência: aço carbono A234 WPB para pressão e temperatura.
- Solda de topo: extremidades chanfradas, prontas para soldar.
- Espessura Schedule 40: compatível com tubos Sch 40 da mesma bitola.
- Custo-benefício: solução econômica para redes de grande porte.
Dica: Aplique proteção anticorrosiva (pintura ou galvanização) após a montagem, principalmente em instalações externas ou ambientes úmidos.
Imagem meramente ilustrativa. O produto enviado corresponde ao código informado no anúncio.
Dispomos da Linha Completa de Conexões, Válvulas e Flanges:
- Válvulas e Conexões de Baixa e Alta Pressão (BSP, NPT e SW).
- Conexões Roscadas e para Solda em Aço Inox 304 e 316.
- Linha Sanitária em Tubo OD nos Padrões Tri-Clamp (TC), DIN 11851 e SMS: Niples, Uniões, Abraçadeiras, Anéis de Vedação e Válvulas Sanitárias.
- Engates Rápidos Camlock (Tipos A, B, C, D, E, F, DC, DP).
- Flanges Slip-On (SO), Welding Neck (WN), Cego (BL), Encaixe (SW) e Lap Joint nas Ligas 304L e 316L.
- Instrumentos de Medição e Controle: Pressostatos, Transmissores de Pressão, PT-100, Manômetros e Termômetros.
Emitimos Nota Fiscal (NF) para todas as nossas vendas.
Loja Acepil Inox
Curva Cotovelo 90 Graus Raio Longo Aço Carbono A234 WPB ASME B16.9 Schedule 40 Solda de Topo ACC-90RL
Cód.: ACC-90RL-SCH-40 Marca: ACEPIL
de R$5,00 a R$660,49
R$4,75 com PIX (-5%)
ÚLTIMA UNIDADE
